При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы. Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье. Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.

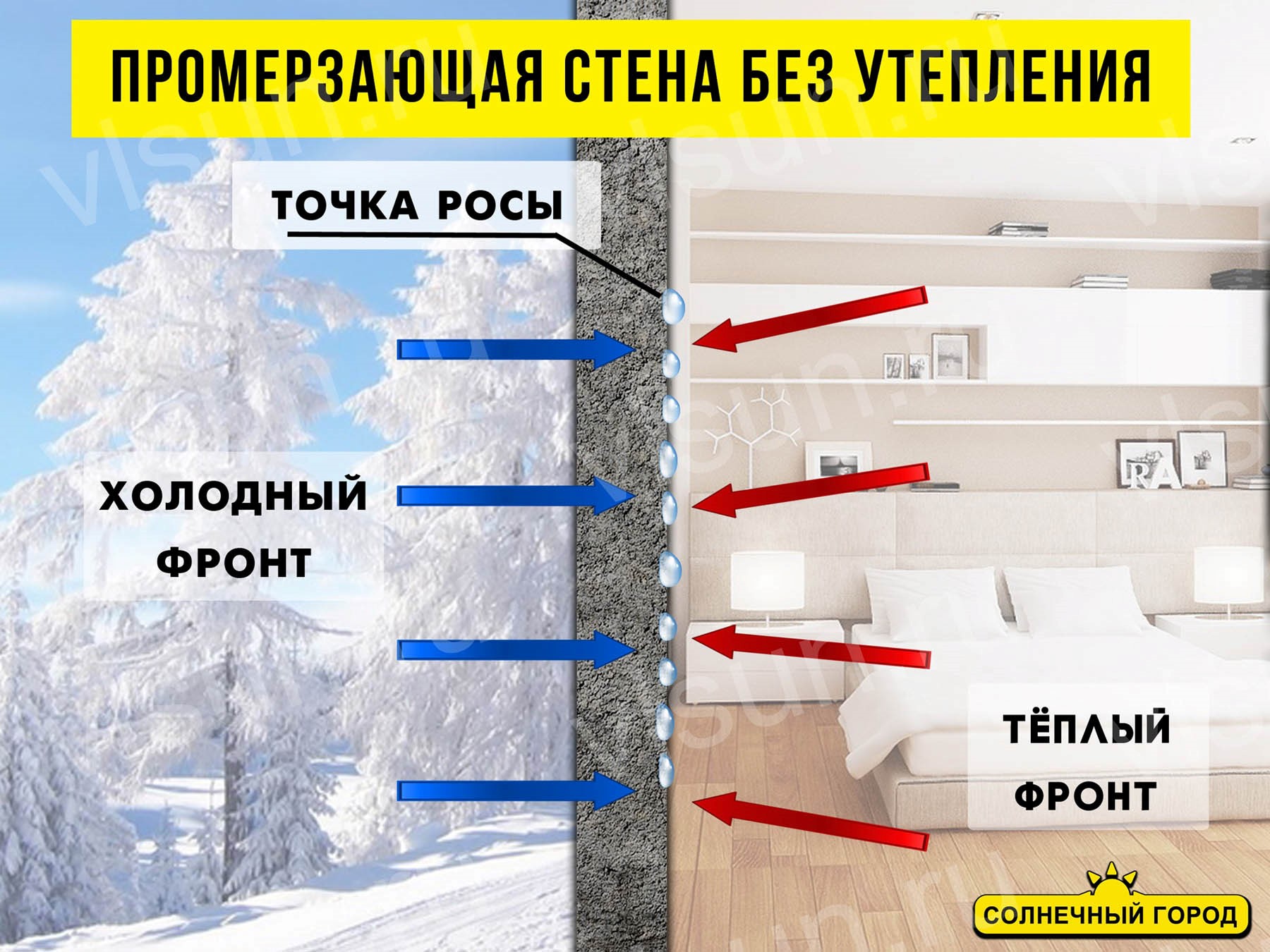

Определяем суть термина . Если выражаться простым языком, то точка росы – это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха.

При высокой температуре и влажности холодные стены покрываются росой

Влияние на этот момент оказывают: влажность воздуха в помещении; температура стен или перекрытий; температура внутри здания.

Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.

2

Для чего данный термин используется при строительстве?Любые ограждения: стена или окно – это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении. Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние: характеристики используемых при строительстве материалов и их толщина; место монтажа, количество слоев и качество утеплителя.

Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.

Расчет точки росы
Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

3

Для этого необходимо воспользоваться формулой: ТР = (b * λ(Т,RH))  / (a * λ(Т,RH)), где: ТР – искомая точка; а –константа равная значению 17,27; b – константа равная значению 237,7; λ(Т,RH) – коэффициент, который рассчитывается следующим образом: λ(Т,RH) = (а*Т) / (b*T+ lnRH), где: Т – внутренняя температура помещения; RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1; ln – натуральный логарифм.

4

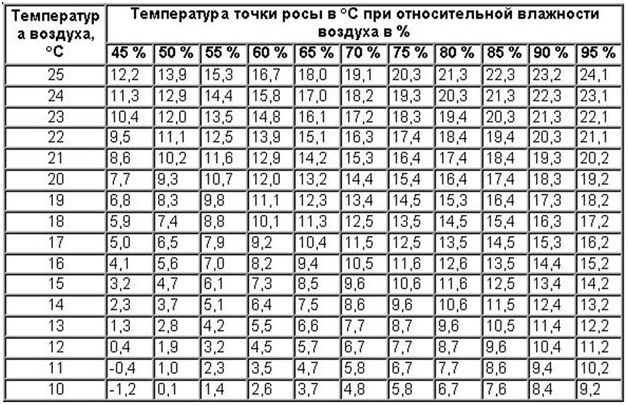

Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями. Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

5

Если вы решите рассчитать значение, то получите данные, сходные с указанными в таблице. Кроме всего прочего, для расчета можно воспользоваться онлайн – калькулятором.

Практическое применение

6

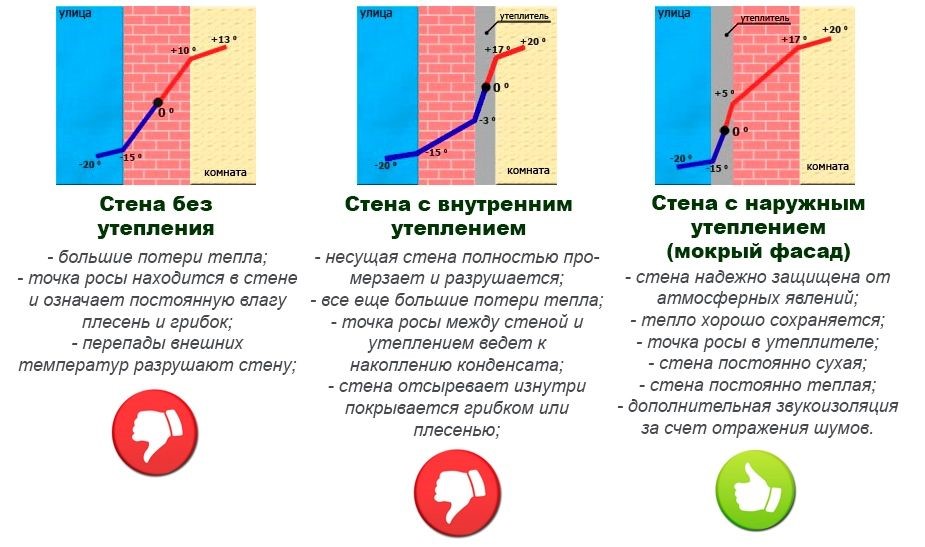

Знание величины значения точки росы важно при планировании утепления здания На практике значение термина точки росы важно при утеплении стен здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены. Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:

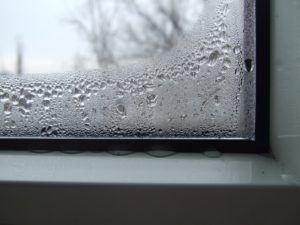

Здание, построенное из единого материала без дополнительной теплоизоляции. Если тело стены состоит из кирпича, камня или монолитного бетона, то при соблюдении технологии строительства в таких зданиях точка росы находится внутри стены. Её расположение тяготеет к внешнему краю поверхности. При условии снижения внешних температур точка росы будет смещаться внутрь стены. Если разница температур окажется значительной, то может наступить момент, когда точка росы окажется внутри помещения, и на стене выступит влага. Всем нам знакомая ситуация: запотевание окон зимой. При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

Здание построено с укладкой слоя внешней теплоизоляции. При правильном расчете данная теплоизоляция является оптимальной. Правильно подобранные толщины материала позволят утеплить строение, при этом точка росы будет располагаться внутри слоя утеплителя.

Строение с внутренним утепляющим слоем. В данном случае точка росы будет находиться близко к внутренней поверхности стены, а в случае похолодания сместится непосредственно к поверхности.

7

правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево – природный материал, обладающий прекрасными качественными характеристиками низкой теплопроводности и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции. Последний вариант крайне нежелателен и производится только тогда, когда нет другого выхода.
Если всё же утеплитель укладывается внутри здания, то следует провести дополнительные мероприятия:

оставить воздушный карман между слоем теплоизоляции и облицовкой;

 предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности. Что делать, чтобы вывести точку росы из дома наружу?
Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.

8

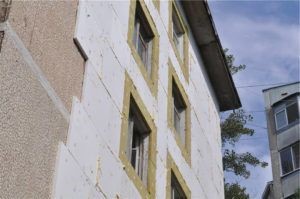

Почему утепляем стены именно снаружи? Во-первых, это удобно. Во-вторых, в таком случае температуру внешней среды будет иметь не стена дома, а слой теплоизоляции. Кривая снижения температуры станет более пологой, и точка росы фактически сдвинется к краю теплоизоляционного слоя. Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.

Материал теплоизоляции Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пенопласте или минеральной вате. Материал на основе минеральной ваты и пенопласта обладает хорошей паропроницаемостью , чего не скажешь о экструдированном пенополистироле . При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку пенопласт и базальтовое волокно устойчиво к действию влаги.

Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.

Материалы типа пеноплекса не паронепроницаемы, поэтому при их монтаже точка росы будет в стене.

При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.
